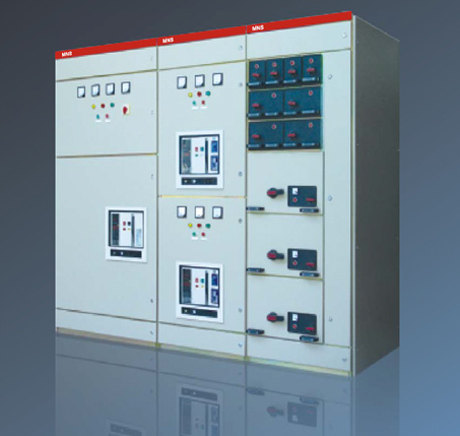

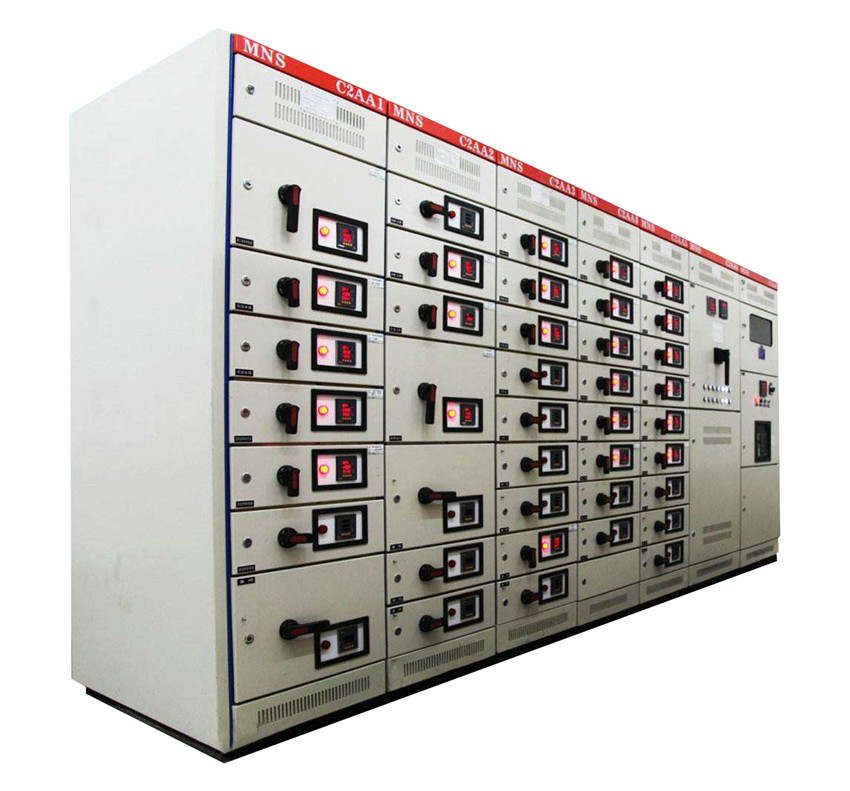

MNS低壓抽出式開關柜

詳情

一、產品概述

MNS低壓抽出式開關柜適用于交流50Hz，額定工作電壓660V及以下的系統。作為各種發電、輸電、配電、電能轉換和電能消耗設備的控制設備，能廣泛應用于各工礦企業、大樓賓館、市政建設等低壓配電系統中。除一般陸用外，經過特殊處理后，還可以用于海上石油鉆采平臺和核電站中。

MNS低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式低壓開關柜(以下簡稱裝置)。本裝置適用于交流50-60Hz，額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。

MNS低壓抽出式開關柜符合IEC439、VDE660第5部分和GB7251國家標準及專業標準。

二、產品特點

1.設計緊湊：以較小的空間能容納較多的功能單元。
2.結構通用性強，組裝靈活，以25mm為模數的C型型材能滿足各種結構型式、防護等級、使用環境的要求。
3.采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元。用戶可根據需要任意選用組裝，以200余種零件可以組成不同方案的柜架結構和抽屜單元。
4.安全性好：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。
5.技術性能高：主要參數達到國內先進水平。
6.可靠性：具有理想的熱循環散熱效果，使供配電質量得到保證。

三、技術參數

額定絕緣電壓交流660V，1000V

水平母線額定短時耐受電流（1S）50KA-80KA

額定工作電壓主電路交流380V，660V

水平母線額定峰值耐受電流 105KA-176KA

輔助電路交流220V，380V

垂直母線額定短時耐受電流（1S）50KA

額定頻率 50HZ ，60HZ

垂直母線額定峰值耐受電流 105KA

水平母線額定電流 4000A

外殼防護等級 IP40

垂直母線額定電流1000A
